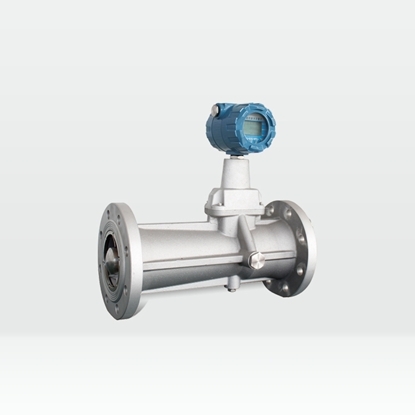

旋進旋渦氣體流量計(鋁合金)
- 安徽天康旋進旋渦氣體流量計(鋁合金)選型號報價格及產品詳細內容由旋進旋渦氣體流量計(鋁合金)廠家安徽天康集團股份整理,旋進旋渦氣體流量計(鋁合金)屬于流量計分類產品,如果您還有其他關于旋進旋渦氣體流量計(鋁合金)型號選擇報價格等問題,歡迎垂詢我司旋進旋渦氣體流量計(鋁合金)生產廠家。一、概 述 HLUX系列智能旋進旋渦氣體流量計采用****微處理技術,具有功能強、流量范圍 寬、 操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水 平。廣泛應用...
- 咨詢熱線:15222906608
-
產品詳情
天康旋進旋渦氣體流量計(鋁合金)產品詳細資料,安徽天康集團是行業十強企業,有豐富的流量計生產報價、設計安裝經驗,期待與您合作,將竭誠為您服務。
一、概 述HLUX系列智能旋進旋渦氣體流量計采用****微處理技術,具有功能強、流量范圍 寬、
操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水 平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。
二、主要特點
1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇,安全性能 高,結構緊湊,外形美觀。
2、就地顯示溫度、壓力、瞬時流量和累積總量。
3、采用新型信號處理放大器和獨特的濾波技術,有效地剔除了壓力波動和管道振 動所產生的干擾信號,大大提高了流量計的抗干擾能力,使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能,無論什么情況,都能保證內部數據不會 丟失,可****性保存。
5、整機功耗極低,能憑內部電池長期供電運行,是理想的無需外電源就地顯示儀 表。
6、防盜功能可靠,具有密碼保護,防止參數改動。
7、具備兩線制和三線制4~20mA標準電流信號輸出,脈沖輸出和RS485接口。
本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q/320831AHH003-2004 《HLUX系列智能旋進旋渦氣體流量計》企業標準。
本系列產品經******儀器儀表防爆安全監督部(NEPSI)檢定認可,符合國家標準 GB3836.1-2010、GB3836.2-2010有關規定。隔爆型防爆標志為ExdⅡCT6。
三、主要技術參數
1.標準狀態條件:P=101.325kPa,T=293.15K 2.使用條件:
環境溫度:-30~+60℃
介質溫度:-20~+80℃
相對溫度:5%~95%
大氣壓力:86KPa~106KPa
3、流量計規格、基本參數和性能指標(見表1)
四.電氣性能指標
工作電源:外電源:+24VDC
內電源:3.6V鋰電池;
整機功耗:外電源,<1W
內電源:<0.3mW,
輸出方式:脈沖信號
4~20mA電池信號:對應流量0~Qmax,20mA對應流量可由用戶自己設定。
RS485通訊:可傳輸瞬時流量、累積流量、壓力和溫度參數。
五、外形尺寸示意圖
1.鋁合金殼體旋進流量計外形尺寸(表2)
注:1、上表所有數據僅基于標準型旋進流量計;
2、與表中不同的壓力和口徑為特殊規格,特殊說明;
3、以上尺寸執行HG20593-2009法蘭標準,特殊說明;
六、功能:
1)0.8~3KHz等精度測頻;
2)1路12位DA輸出,DA輸出類型可根據要求設置;
3)上下限報警輸出,其監控的參數、高低報警和店鋪輸出方式可根據需要設置;
4)三路12位AD輸入(溫度、壓力、電池電壓);
5)0~1000Hz頻率輸出;
6)累積流量可記錄。
7)整機平均功耗450μA。
七、接線圖:
1) 跳線版
2)撥碼版
3) 接線端子含義如下:
4) 跳線(撥碼)圖
5)接線示意圖
八.安裝注意事項
1)流量計應根據流向標志安裝。
2)流量計可水平、垂直或任意角度傾斜安裝。
3)上下游直管段要求見圖1
4)被測介質內除含有較大顆?;蜉^長纖維性雜質外,一般無需安裝過濾器。
5)流量計周圍不應有強外磁場干擾及強烈的機械振動。
6)流量計必須可靠接地。
九、使用注意事項
1.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語,并在開蓋前關 掉外電源。
2.管道安裝完畢進行密封性試壓時,應注意流量計壓力傳感器所能承受的最高壓 力,以免損壞壓力傳感器。
3.投入運行時,應緩慢開啟流量計上、下游閥門,以免瞬間氣流過急而損壞儀表 和管路。
4.當流量計需要有信號遠傳時,應嚴格按三、4“電氣性能指標”要求接入外電源 24VDC,嚴禁在信號輸入口直接接入220VAC或380VAC電源。
5.用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭;
6.流量計運行時,不允許打開前蓋改動儀表參數,否則影響流量計的正常工作;
7.不得隨意松開流量計固定部分。
8.產品在室外使用時,建議加配防水罩。
十、維護和故障排除
1.在運行過程中若發生流量計顯示值與實際流量示值不符合時,應首先檢查用戶 的管道系統是否符合流量計的安裝要求。
2.故障排除見表4
