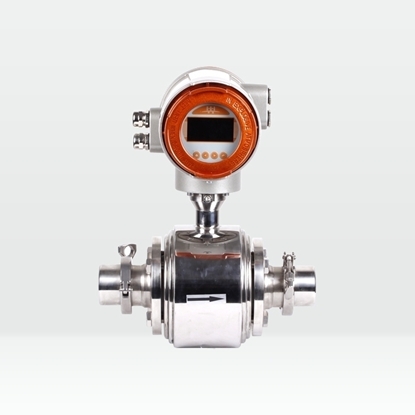

天康衛生型電磁流量計產品詳細資料，安徽天康集團是行業十強企業，有豐富的流量計生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

 電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。 在圖1-1中，當導電流體以平均流速V（）通過裝有一對測量電極的一根內徑為D（）的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B（T）的磁場中。那么，在一對電極上就會感應出垂直于磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：



電路工作原理圖



卡箍接頭/螺紋連接頭 2.卡箍/鎖緊螺母 3. 卡箍連接法蘭/螺紋連接法蘭4.轉換器 5.接地螺釘 6.磁路板 7.電極 8 勵磁線圈1.儀表結構簡單、可靠，無可動部件，工作壽命長；2.無截流阻流部件，不存在壓力損失和流體堵塞現象；3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統；4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響；5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器；6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度；7.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量；8.頻率可編程低頻三值波勵磁，提高了流量測量的穩定性，功率損耗低；9.采用新型32位ARM+CPLD集成度高，運算速度快，計算精度高；10.全數字量處理，抗干擾能力強，測量可靠；11.超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好；12.中英文菜單操作，使用方便，操作簡單，易學易懂；13.高清晰度寬溫型OLED顯示；14.使用智能化判斷，不采用測量修正設置，空管報警與電極檢測應用更加便捷。15.先進的“粗大誤差處理”技術，能夠切除漿液等流體測量尖狀干擾，減小輸出跳動，保持高精度測量并使輸出更加穩定；16.具有自檢與自診斷功能；17.新的鍵盤處理方式，避免鍵盤操作影響測量?？梢赃M(jìn)、退位操作菜單，使參數設置更加便捷；18.采用AD421電流專用芯片使得4-20mA電流輸出更加穩定。

1.傳感器技術參數名稱Focmag3301衛生型電磁流量計公稱通徑DN10-DN150介質電導率≥5uS／cm精確度0.5 級、1.0 級 ( 隨口徑區分 )流速范圍0.5-10m/s 推薦1-5m/s環境溫度傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃介質溫度≤100℃襯里材料聚四氟乙烯、聚全氟乙丙烯(F46) PFA電極材料316L、哈氏合金 C、哈氏合金 B壓力等級PN1.6MPa 特殊規格訂貨時請注殼體材質304不銹鋼 316不銹鋼安裝形式一體式；分體式通訊RS485（Modbus協議）、HART輸出信號全隔離(4-20mA電流、脈沖、上下限報警）負載電阻4-20mA是0-750Ω消耗功率≤15W電源220V AC 50HZ、24V DC顯示器顯示瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示防護等級IP65 IP68（需特殊定制）防爆等級ExⅡBT6 Gb電器接口M20*1.5

2.測量范圍

口徑測量范圍(m3/h)口徑測量范圍(m3/h)DN100.14 ～ 1.40DN503.35～ 70.65DN150.32 ～ 6.36DN655.97～ 119.40DN200.57～ 11.30DN809.04～ 180.86DN250.88～ 17.66DN10014.13 ～ 282.60DN321.45～ 28.94DN12522.08～ 441.56DN402.26～ 45.22DN15031.79～ 635.85

注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同

衛生型電磁流量計外形及安裝尺寸 （卡箍標準為ISO標準）公稱通徑DN壓力 等級卡盤 規格螺紋R螺紋型 總長L卡箍型總長L高度H參考重量kg15PN1650.5G1/23302501901020PN1650.5G3/43802501901025PN1650.5G14202502001032PN1650.5G1¼4402602051140PN1650.5G1 1/24602602151250PN1664G24802602201565PN1677.5——2802401680PN1691——30025518100PN16119——32027020125PN16145——35030025150PN16167——380330301.上表所有數據僅基于標準型傳感器2.其他未列出的壓力等級，尺寸可能會不同3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器

1.襯里的選擇

襯里材料主要性能最高介質溫度適用范圍一體型分離型聚四氟乙烯（F4）1.是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕2.耐磨性能不如聚氨酯橡膠3.抗負壓能力不如聚氯丁橡膠70℃100℃ 150℃ （需特殊訂貨）1.濃酸、堿等強腐蝕性介質2.衛生類介質聚全氟乙丙類烯（F46）1.F46的耐化學穩定性與聚四氟乙烯相似，具有優異的耐化學穩定性2.F46與聚四氟乙烯相比，硬度及抗拉強度略有提高3.耐熱性能不如聚四氟乙烯1.濃酸、堿等強腐蝕性介質2.衛生類介質

2.電極的選擇

電極材料耐蝕及耐磨性能不銹鋼 0Cr18Ni12Mo2Ti用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。哈氏合金B(yǎng)對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。哈氏合金C能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化類的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗1.安裝要求1.1 通用要求a、為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所c、流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置d、避免流量計安裝在含有腐蝕性氣體的環境中e、避免流量計安裝在有強振動源、強磁場的場所1.2 工藝管要求a、 上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）b、工藝管與流量計需同心，同軸偏差不大于0.05DN 2.安裝條件2.1直管段使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真1. 提示a.電磁流量轉換器的接線必須由專業技術人員完成！b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接！c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封；d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件！e.在供電前還應再次檢查所有接線****無誤！

2 .一體轉換器的接線端子與標示

圓形一體轉換器的接線端子圖

3 .分體轉換器的接線端子與標示

方形分體轉換器的接線端子圖

4.接線重要說明關于有源無源4-20mA重要說明?。。‰姶帕髁坑嬍?線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。① 一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出） ② 一體電磁流量計無源4-20mA輸出接線 （一體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出） ③ 分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） ④ 分體電磁流量計無源4-20mA輸出接線 （分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） ⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態。b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓。c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出;a.請勿通過一體轉換器外殼抬起流量計b.請勿使用金屬吊鏈c.請使用皮質吊帶吊裝流量計故障名稱解決辦法轉換器無顯示1.檢查電源是否連接2.檢查保險絲是否完好3.檢查供電電壓是否符合要求4.如上述三項均正常，將將轉換器返廠維修勵磁報警1.勵磁線圈絕緣度下降空管報警1.被測流體是否滿管2.流量計是否按要求正確安裝3.被測流體電導率過低4.空管閥值設置過低無流量時顯示有流量1.空管閥值設置過高2.空管報警允許未打開3.電極被污染導致零點偏移（此時管道滿管）4.信號線絕緣度下降（此時管道滿管）流量測量不準或波動大1.流體是否滿管2.流量計是否按規定接地3.信號線絕緣度下降4.流量計是否按要求正確安裝流量上限報警1.現場流量大于流量上限閥值，修改流量上限閥值流量下限報警1.現場流量低于流量下限閥值，修改流量下限閥值有流量時無流量顯示1.截止閥是否開啟2.信號線接地3.流量過低，小信號切除設置過高4.空管閥值設置過低
